Uși de evacuare cu desfumare și aport de aer automat
O singură ușă face trei lucruri: se închide controlat în uzul zilnic, se deschide din bara antipanică la evacuare și se deschide singură la alarma de incendiu, ca să intre aerul proaspăt necesar desfumării.
- 3 în 1amortizor, panică și deschidere RWA
- 24 V DCalimentare din centrala de desfumare
- ~90°deschidere completă la alarmă
De ce are nevoie desfumarea de o ușă care se deschide singură
La desfumarea naturală, fumul cald iese pe la partea de sus a clădirii, prin trape sau ferestre de desfumare. Ca fumul să poată ieși, trebuie să intre aer proaspăt pe la partea de jos, prin goluri de aport de aer. În multe clădiri, golul acesta este chiar ușa de evacuare de la parter sau din casa scării.
Ușa trebuie deci să rămână închisă în mod normal (de multe ori este și ușă rezistentă la foc sau etanșă la fum), dar să se deschidă automat și să stea deschisă atunci când centrala de desfumare primește alarma. În același timp, oamenii trebuie să poată ieși oricând prin ea, din bara antipanică.
Soluția este un motor de desfumare (RWA) montat pe ușă, comandat de centrala de desfumare, combinat cu amortizorul și cu bara antipanică potrivite.
Cum funcționează, pas cu pas
-
Alarma
Detectorul de fum sau butonul RWA transmite alarma către centrala de desfumare.
-
Se deschide sus
Centrala comandă motoarele de la trapa sau ferestrele de evacuare a fumului.
-
Se deschide jos
Motorul de pe ușă deschide canatul la aproximativ 90° și îl ține deschis, pentru aport de aer.
-
Evacuarea
Oamenii ies prin ușă; bara antipanică rămâne funcțională în orice moment.
-
Reset
După intervenție, din butonul RWA se închid trapa și ușa, iar sistemul revine în starea de veghe.
Configurația tipică a unei uși de aport de aer
Componentele se aleg împreună, în funcție de greutatea și lățimea canatului, de sensul de deschidere și de felul în care se montează pe toc și pe canat.
Motor de desfumare pentru ușă
Motor cu braț, 24 V DC, care deschide ușa la alarmă și o ține deschisă. Forța se alege după canat și presiunea vântului.
Vezi produsele →Amortizor (sau amortizor cu motor integrat)
Închide ușa controlat în uzul zilnic. Soluțiile de tip ECO-Vent combină amortizorul și motorul într-un singur ansamblu.
Vezi produsele →Bară antipanică
Permite ieșirea oricând, fără cheie, în sensul de evacuare. EN 1125 pentru locuri publice, EN 179 pentru personal instruit.
Vezi produsele →Centrală de desfumare
Alimentează și comandă motoarele de 24 V, cu acumulatori pentru funcționare la căderea tensiunii.
Vezi produsele →Buton RWA și detector de fum
Declanșare manuală din butonul portocaliu și automată din detector. Butonul de ventilație permite aerisirea zilnică.
Vezi produsele →Ușa potrivită
Ușă metalică, rezistentă la foc sau etanșă la fum, dimensionată pentru montajul motorului și al barei antipanică.
Vezi ușile →Produse folosite frecvent
ECO Schulte FTA ECO-Vent II
Amortizor TS-62 + motor cu braț pliabil, pentru uși de evacuare cu aport de aer.
Vezi produsul →
GEZE RWA K 600 T
Motor cu braț pliabil pentru uși și ferestre, 24 V.
Vezi produsul →

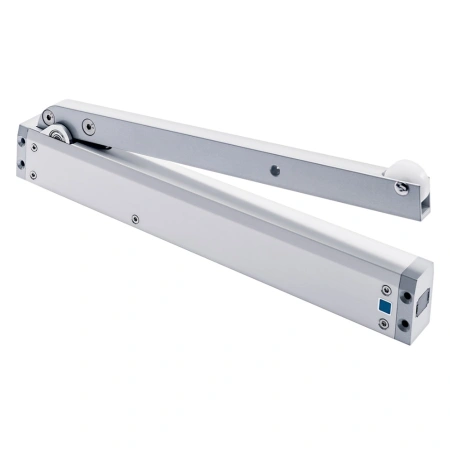

Aumüller FTA 600 R
Motor de desfumare pentru uși de aport de aer, 24 V.
Vezi produsul →
G-U Eltral TA 60
Motor de desfumare pentru uși, 24 V.
Vezi produsul →
GEZE THZ N4
Centrală 4,5 A, varianta standard – se combină cu butonul FT 4.
Vezi produsul →
Aumüller EMB 7300 – 5 A
Centrală compactă 24 V / 5 A, butoane RWA și ventilație pe capac.
Vezi produsul →
Buton RWA GEZE FT 4 A
Buton de alarmă și reset, aluminiu, portocaliu RAL 2011, VdS.
Vezi produsul →
Detector de fum GEZE RM 1003
Detector optic, VdS, EN 54-7, cu soclu – declanșare automată.
Vezi produsul →Exemplu: ușă de evacuare cu un canat, la parterul casei scării
Pentru o ușă metalică cu un canat, deschidere spre exterior, o configurație uzuală este:
- amortizor cu motor de desfumare integrat ECO-Vent II sau motor cu braț GEZE RWA K 600 T montat pe toc
- bară antipanică aplicată, compatibilă cu profilul canatului
- centrală de desfumare 24 V, comună cu motoarele trapei din partea de sus a scării
- buton RWA la intrare și la ultimul nivel, detector de fum sus, buton de ventilație
Configurația finală se stabilește după scenariul de securitate la incendiu și proiectul de instalații.
La ce să fii atent
- Forța motorului trebuie să învingă amortizorul, garnitura și vântul. Pe uși grele sau late se folosesc două motoare în tandem.
- Încuietorile electrice (electromagneți, control acces) trebuie eliberate automat la alarma de desfumare.
- Spațiul de montaj: verifică înălțimea disponibilă deasupra canatului și cota dintre toc și canat înainte de comandă.
- Curentul total al motoarelor de pe o linie nu trebuie să depășească capacitatea centralei.
- Cablurile se dimensionează după lungime și curent și se aleg conform proiectului (de regulă cu integritate la foc).
- Ușa cu două canate are nevoie de selector de închidere și de comandă sincronizată a motoarelor.
Întrebări frecvente
Ce este aportul de aer la desfumare?
Este aerul proaspăt care intră pe la partea de jos a clădirii în timp ce fumul iese pe sus, prin trape sau ferestre. Fără aport de aer, desfumarea naturală nu funcționează corect.
Pot folosi ușa de evacuare ca gol de aport de aer?
Da, este o soluție des întâlnită. Ușa primește un motor de desfumare comandat de centrală, care o deschide automat la alarmă, iar bara antipanică permite în continuare ieșirea oamenilor.
Motorul de desfumare blochează bara antipanică?
Nu. În repaus motorul nu blochează ușa; bara antipanică se poate acționa oricând. La alarmă motorul doar deschide canatul și îl ține deschis.
Ce centrală de desfumare aleg?
Centrala se alege după suma curenților tuturor motoarelor de pe ea, după numărul de zone și după butoanele și detectoarele necesare. De exemplu, o centrală de 4,5 A acoperă de regulă o ușă și o trapă de casa scării.
Ce standarde se aplică?
Pentru bara antipanică EN 1125 sau EN 179, pentru amortizoare EN 1154, iar pentru componentele sistemului de desfumare seria EN 12101. Cerințele concrete pentru clădire vin din scenariul de securitate la incendiu.
Ai un proiect cu desfumare naturală?
Trimite-ne planul sau lista de uși și scenariul de securitate la incendiu. Îți propunem motoarele, centrala și accesoriile potrivite, cu ofertă pe proiect.
