G-U · motor de desfumare cu braț pliabil

Motor de desfumare G-U ELTRAL TA 60

Acționare cu braț pliabil, 24 V DC, de la Gretsch-Unitas, pentru uși de aport de aer și ferestre în instalațiile RWA. Cuplu de deschidere până la 216 Nm, unghi de deschidere până la 93° și deschidere completă în cca. 30 de secunde. Disponibil ca Solo (un motor) sau Synchro (două motoare sincronizate, pentru uși cu 2 canate sau canate late).

19 – 32 V DC216 Nm deschidereUnghi 93°~30 sSolo / Synchro

Ce primești

1

Motor ELTRAL TA 60 Solo, carcasă aluminiu, cu braț pliabil6-33971-00-0-1

2

Cablu silicon ~5 m, 5 × 0,5 mm², montat

3

Contact de semnalizare poziție (50 V / 0,5 A) integrat

4

Varianta Synchro (2 motoare sincronizate) – la cerereK-17860-00-0-1

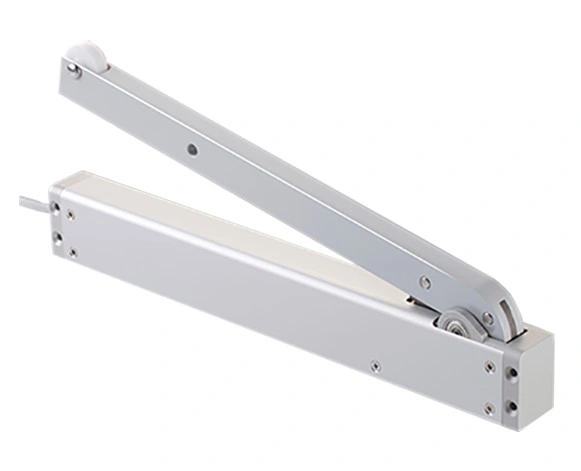

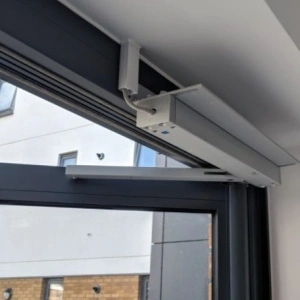

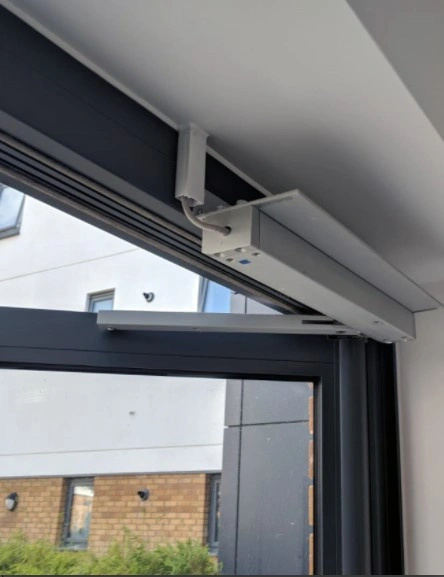

Motorul montat pe toc, cu brațul pliabil pe canat. Profil compact 40 × 56 mm, lungime 421 mm.

Caracteristici

Cuplu 216 Nm

Cuplu maxim de deschidere 216 Nm (180 Nm în regim continuu) și 72 Nm la închidere – potrivit pentru uși de evacuare din oțel sau aluminiu, cu canate grele.

Deschidere 93°

Unghi de deschidere până la 93° (max. 90° cu consola standard), deschidere completă în cca. 30 s.

Solo sau Synchro

Un motor pe canat (Solo) sau două motoare sincronizate electronic (Synchro) – pentru uși cu 2 canate, cu temporizare între canate.

Deconectare electronică

Curent de deconectare 1,40 A la deschidere / 0,46 A la închidere – protejează motorul și feroneria la capăt de cursă sau la obstacol.

Profil compact

Secțiune 40 × 56 mm, 421 mm lungime, 86 / 101 mm cu consolă – montaj discret pe toc, deasupra canatului.

Pentru instalații RWA

Alimentare prin centrale de desfumare 24 V (GEZE THZ, Aumüller EMB), compatibil cu butoane RWA și detectoare de fum. IP32.

Desene și detalii

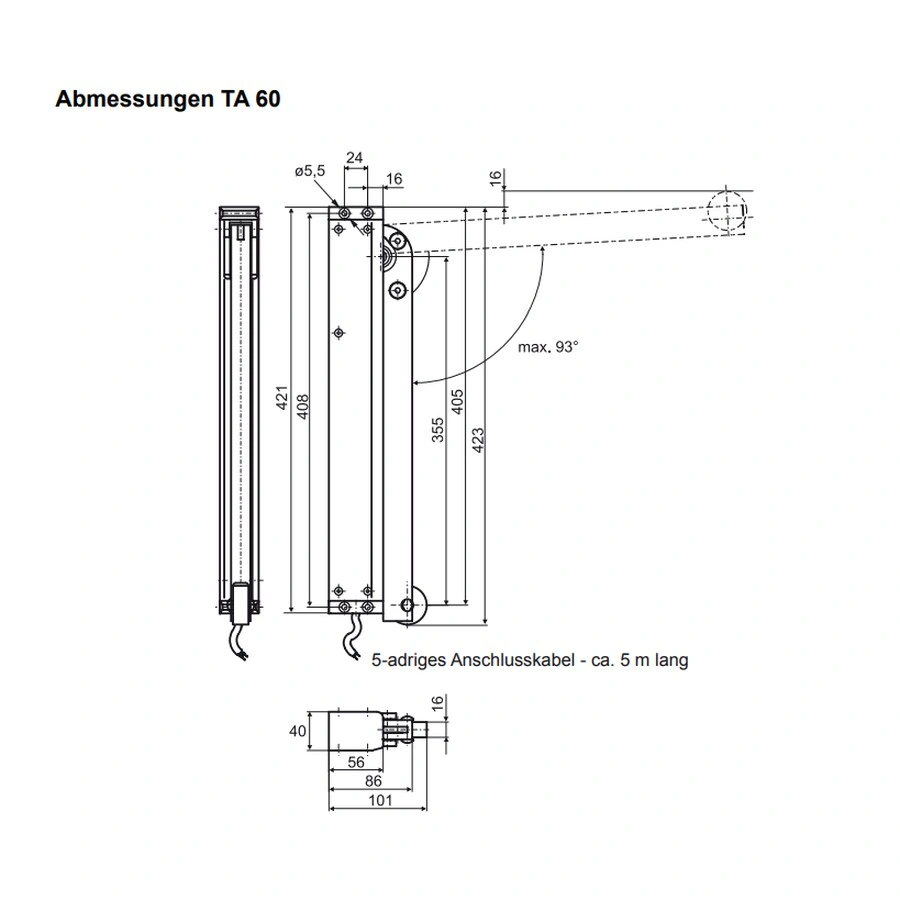

Cote de gabarit: 421 / 408 / 405 / 423 mm, braț 355 mm, secțiune 40 × 56 mm, 86 / 101 mm cu consolă.

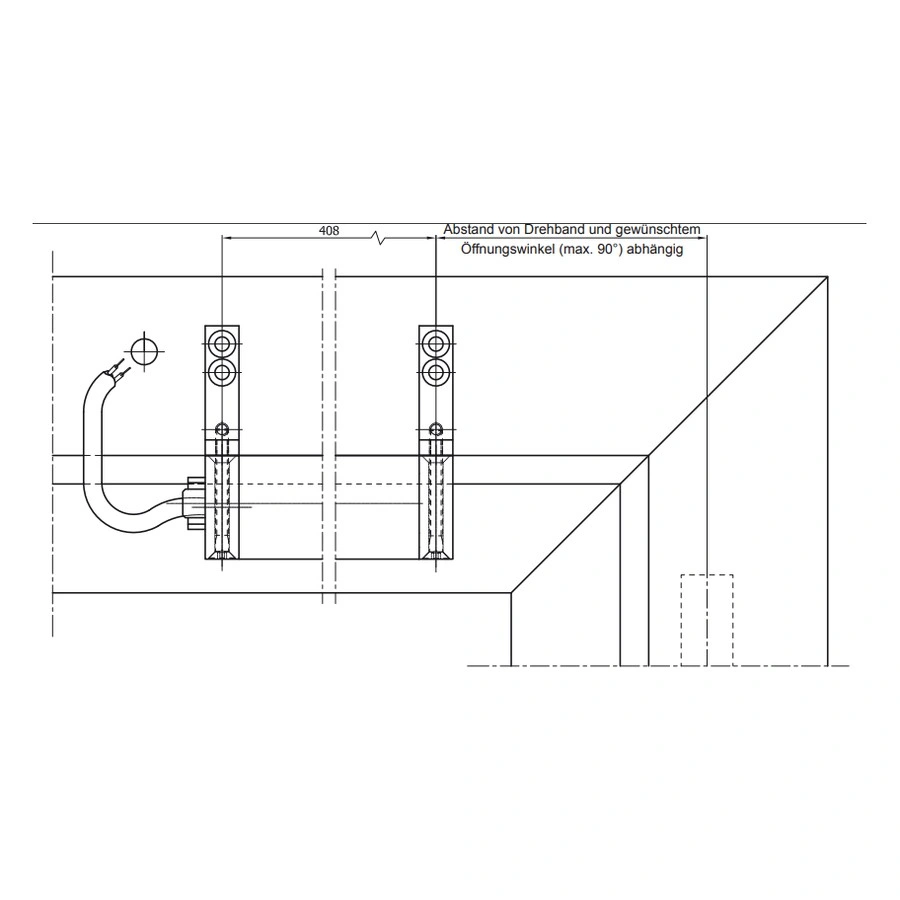

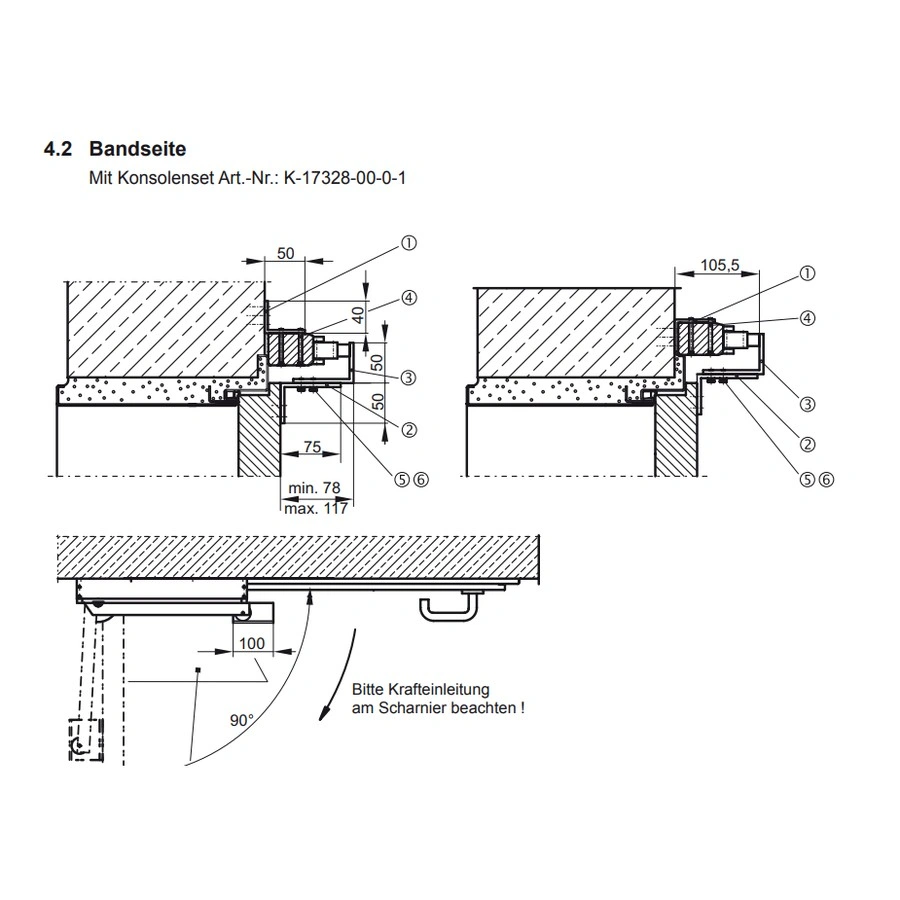

Montaj pe partea balamalei – consolă K-17328-00-0-1 (set).

Montaj pe partea opusă balamalei – consolă 9-45614-00-0-1 (2 buc.).

Desenele sunt extrase din manualul de montaj G-U ELTRAL TA 60. Poziția de montaj (partea balamalei sau opusă) se alege în funcție de spațiul de pe toc și de sensul de deschidere.

Date tehnice

• Tensiune: 19 – 32 V DC (nominal 24 V); repaus ~40 mA
• Curent de deconectare: 1,40 A deschidere / 0,46 A închidere
• Cuplu: 216 Nm max. / 180 Nm continuu (deschidere); 72 Nm (închidere)
• Unghi de deschidere: până la 93° (90° cu consolă)
• Timp de deschidere: cca. 30 s
• Dimensiuni: 421 × 56 × 40 mm
• Cablu: silicon, ~5 m, 5 × 0,5 mm²
• Contact de semnalizare: 50 V / 0,5 A
• Grad de protecție: IP32
• Coduri: Solo 6-33971-00-0-1 · Synchro K-17860-00-0-1

Montaj și accesorii

• Montaj pe toc, deasupra canatului; brațul se fixează pe canat
• Consolă partea balamalei: K-17328-00-0-1 (set)
• Consolă partea opusă balamalei: 9-45614-00-0-1 (2 buc.)
• Uși cu 2 canate: varianta Synchro, cu temporizarea canatului pasiv
• Se combină cu un amortizor cu oprire la 90° sau cu ECO-Vent (amortizor + motor)
• Dimensionare centrală: 1,4 A per motor la alegerea centralei RWA

Se potrivește cu

GEZE THZ N4

Centrală 4,5 A, varianta standard – se combină cu butonul FT 4.

Vezi produsul →

GEZE THZ Comfort N4

Centrală 4,5 A cu buton RWA și buton de ventilație integrate.

Vezi produsul →

Aumüller EMB 7300 – 2,5 A

Centrală compactă 24 V / 2,5 A, butoane RWA și ventilație pe capac.

Vezi produsul →

Buton RWA GEZE FT 4 A

Buton de alarmă și reset, aluminiu, portocaliu RAL 2011, VdS.

Vezi produsul →

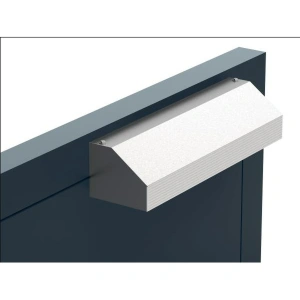

ECO Schulte FTA ECO-Vent II

Amortizor TS-62 + motor cu braț pliabil, pentru uși de evacuare cu aport de aer.

Vezi produsul →

G-U Eltral TA 60 motor desfumare usi

Motoarele de desfumare pot fi instalate atat pe usi cu un canat cat si pe usi duble. Utilizarea usii in conditii normale, doar la primirea comenzii de la central de incendiu bratul cu rola v-a deschide usa.

Soluțiile inteligente de deschidere a usilor si ferestrelor sunt adaptate exact nevoilor dumneavoastră. Acționările cu braț pliabil oferă cea mai bună soluție pentru fiecare clădire. În acest scop, toți parametrii esențiali ai acționării pot fi programați în funcție de clădirea specifică prin intermediul unui microprocesor integrat și a unui sistem de detectare a poziției.

Funcție de încredere: prin materiale de înaltă calitate, durabile, fără uzură și construcție în mod inerent sigură.
Auto-învățare: configurarea automată a funcționării sincrone și controlul secvenței în sistemul de rețea de acționare prin modul extern M-COM.

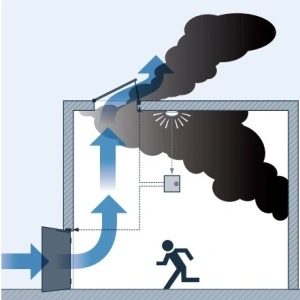

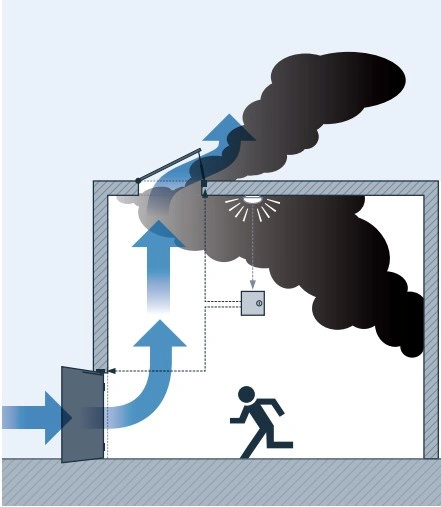

Aplicabilitate: potrivit pentru ventilație naturală, SHEV și RWA. Deschide usile si ferestrele pivotante pentru alimentarea și extragerea aerului până la 90 de grade.


Atrăgător și funcțional Acționările cu brațe rabatabile de la AUMÜLLER se potrivesc perfect în încăpere și pot atinge un unghi de deschidere de aproape 90 de grade în aprox. 45 de secunde
Robustă și ușor de întreținut Pornirea și oprirea soft protejează panoul ferestrei, precum și elementele de montare împotriva uzurii premature. Accesoriile ușor de instalat garantează întotdeauna instalarea și întreținerea ușor de utilizat.
Versatil și individual Electronică unică de decuplare dependentă de sarcină: microprocesoarele controlează funcționarea sincronă în sistemele cu mai multe unități sau comenzile secvenționale cu unități de blocare fără module suplimentare. Programarea specifică obiectului este ușor posibilă.

Instalarea motoarelor de desfumare trebuie efectuata de personal instruit și operatori de sisteme de ventilație naturală a fumului (NRA / RWA) (sistem de evacuare a fumului natural / fum și sistem de evacuare a căldurii) și ventilație naturală prin ferestre, care cunosc modurile de operare, precum și riscurile rămase ale sistemului.
