Motor ușă Aumüller FTA 600 R pentru desfumare și aport de aer
Descriere

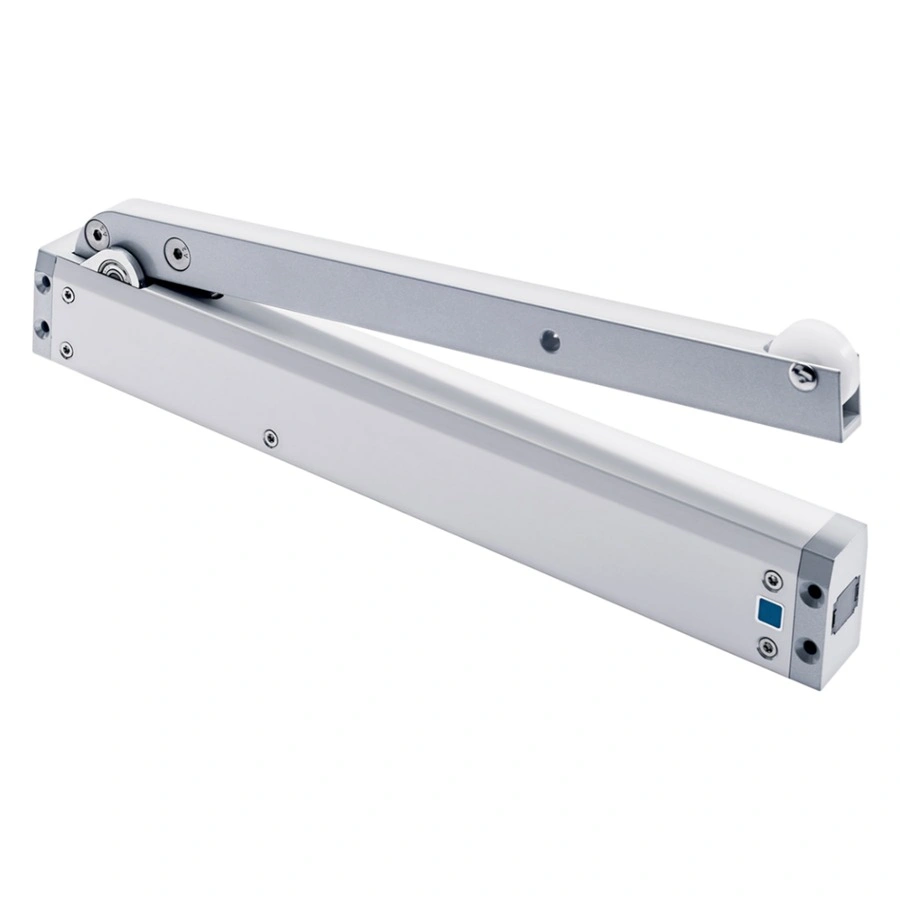

Motor de desfumare Aumüller FTA 600 R
Acționare cu braț pliabil FTA600 R S12, 24 V DC, pentru uși de aport de aer și ferestre în instalațiile RWA conform EN 12101-2. Forță 600 N (~215 Nm), unghi de deschidere 93°, deschidere în cca. 45 s. Brațul pe rolă (R) nu reține canatul la închidere – ușa poate fi folosită normal, cu amortizor, în regim zilnic.
Ce primești
Art. 524144Art. 524156

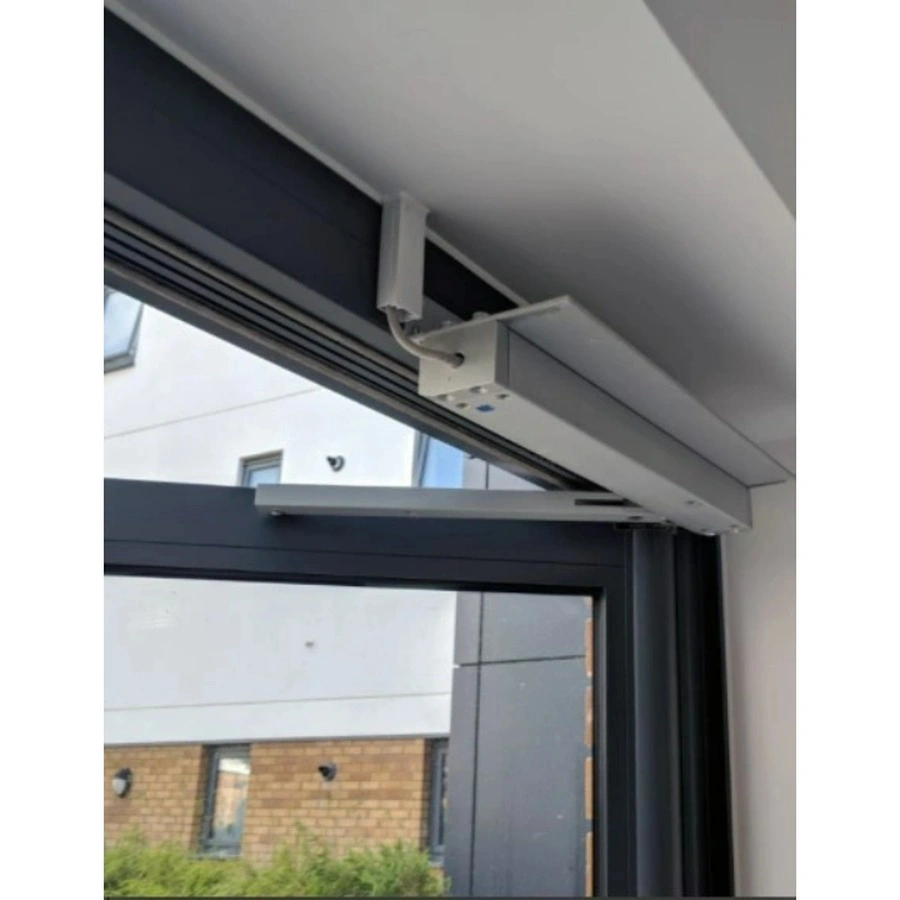

Motorul montat pe toc, deasupra canatului, cu brațul pliabil fixat pe canat. Lungime 421 mm, tub 40 × 56 mm.Caracteristici
600 N / 215 Nm
Forță de deschidere și închidere 600 N (cca. 215 Nm) la numai 1,0 A – permite mai multe motoare pe aceeași centrală.
Unghi 93°
Unghi de deschidere programabil 5 – 93°, viteză 2,0°/s (cca. 45 s pentru deschidere completă).
Fără forță de reținere
Brațul pe rolă (varianta R) eliberează canatul la închidere – ușa se poate folosi zilnic, închisă de amortizor, fără a forța motorul.
Programabil cu M-COM
Unghi, viteză, temporizare și contactul de semnalizare se setează cu modulul M-COM (Art. 524177). Sincronizare pentru uși cu 2 canate.
EN 12101-2
Testat pentru instalații de evacuare a fumului și căldurii; ED 30 % (5 cicluri), IP32, -5 … +60 °C, ≤ 70 dB.
Compatibil cu centralele RWA
Funcționează cu centralele Aumüller EMB 7300, GEZE THZ și orice centrală 24 V DC, cu butoane RWA și detectoare de fum.
Desene și detalii

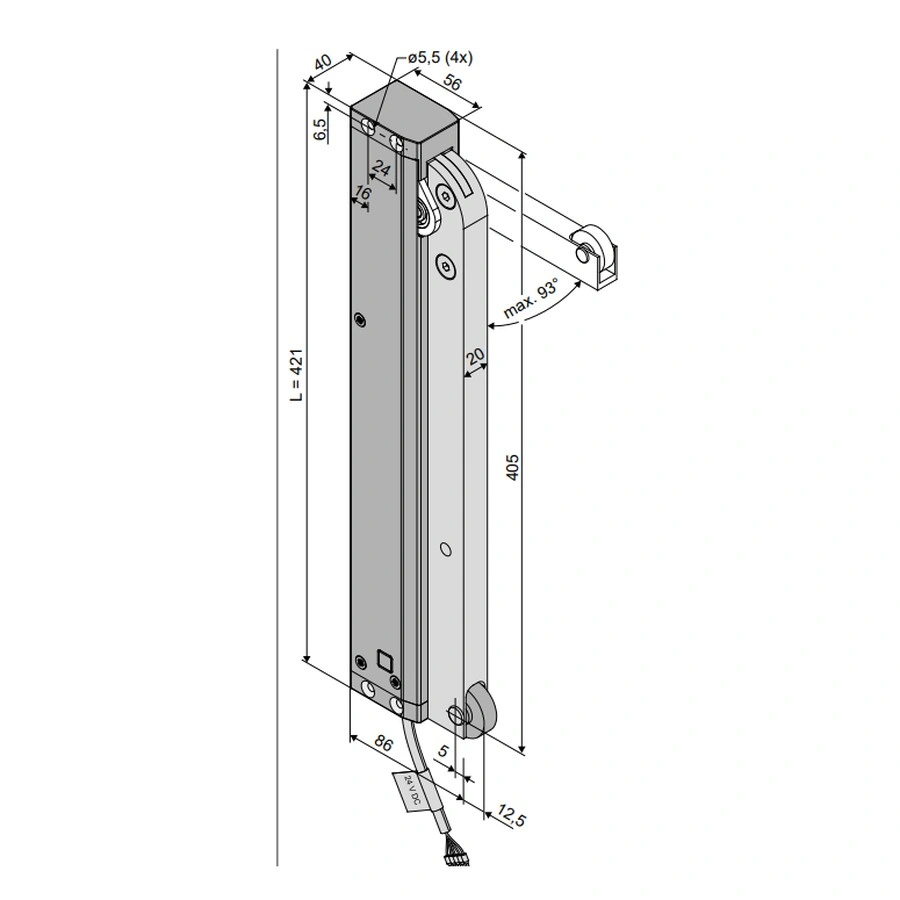

Cote de gabarit: lungime 421 mm, tub 40 × 56 mm, braț 20 × 30 × 405 mm.

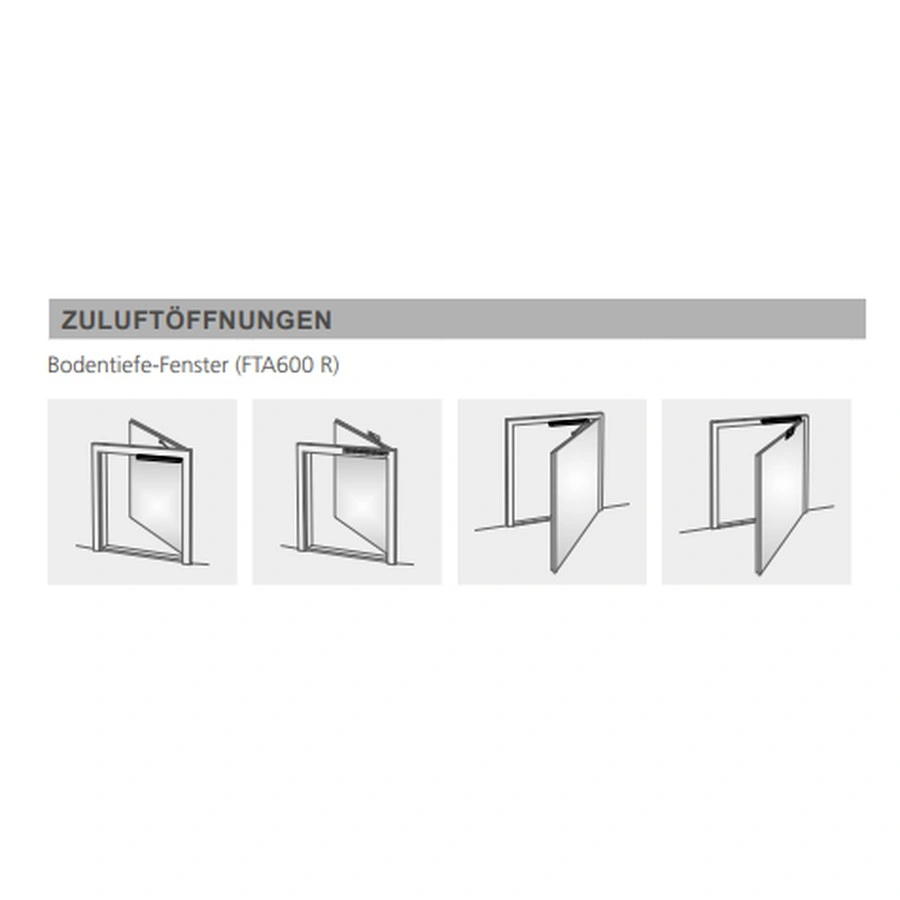

Aplicații: uși și ferestre de aport de aer, cu 1 sau 2 canate.

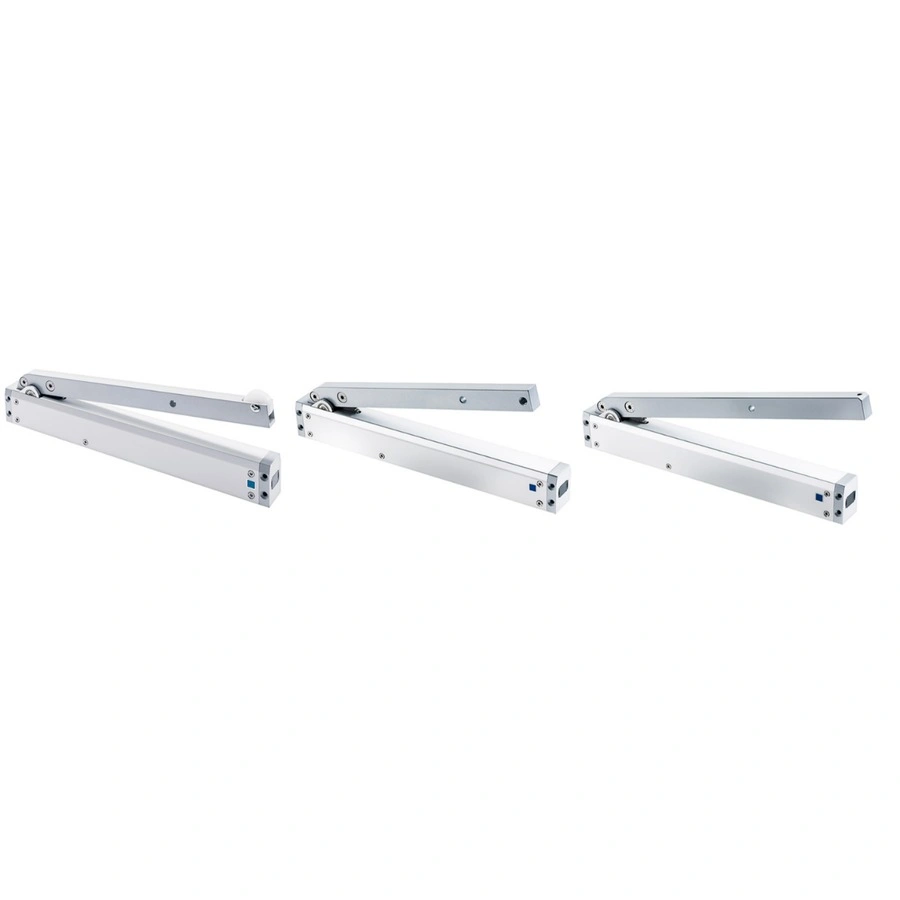

Variantele FTA: R (rolă, fără reținere), DF și GF – la cerere.
Date și desene extrase din fișa tehnică Aumüller FTA (TDS 9000007810). Consola K88 și modulul M-COM se comandă separat.
Date tehnice
- Tensiune: 24 V DC (19 – 28 V); 1,0 A; deconectare 1,4 A; 24 W
- Forță: 600 N (~215 Nm) deschidere / închidere; fără forță de reținere
- Unghi: 93° (programabil 5 – 93°); viteză 2,0°/s (~45 s)
- Dimensiuni: L 421 mm, tub 40 × 56 mm; braț 20 × 30 × 405 mm
- Culoare: argintiu RAL 9006 (alte culori la cerere)
- Cablu: 3 m, fără halogen
- Contact de semnalizare: 24 V / 0,5 A, programabil
- ED 30 % (5 cicluri); IP32; -5 … +60 °C; ≤ 70 dB
- Standard: EN 12101-2
- Cod producător: 524144
Montaj și accesorii
- Montaj pe toc, deasupra canatului, cu consola K88 (Art. 524156)
- Uși cu 2 canate: 2 motoare sincronizate, temporizare canat pasiv
- Programare prin modulul M-COM (Art. 524177)
- Se combină cu amortizor cu oprire la 90° sau cu ECO-Vent (amortizor + motor)
- Dimensionare centrală: 1,0 A per motor – ex. EMB 7300 2,5 A alimentează 2 motoare
