Centrală de desfumare GEZE THZ N4, 24 V / 4,5 A
Descriere

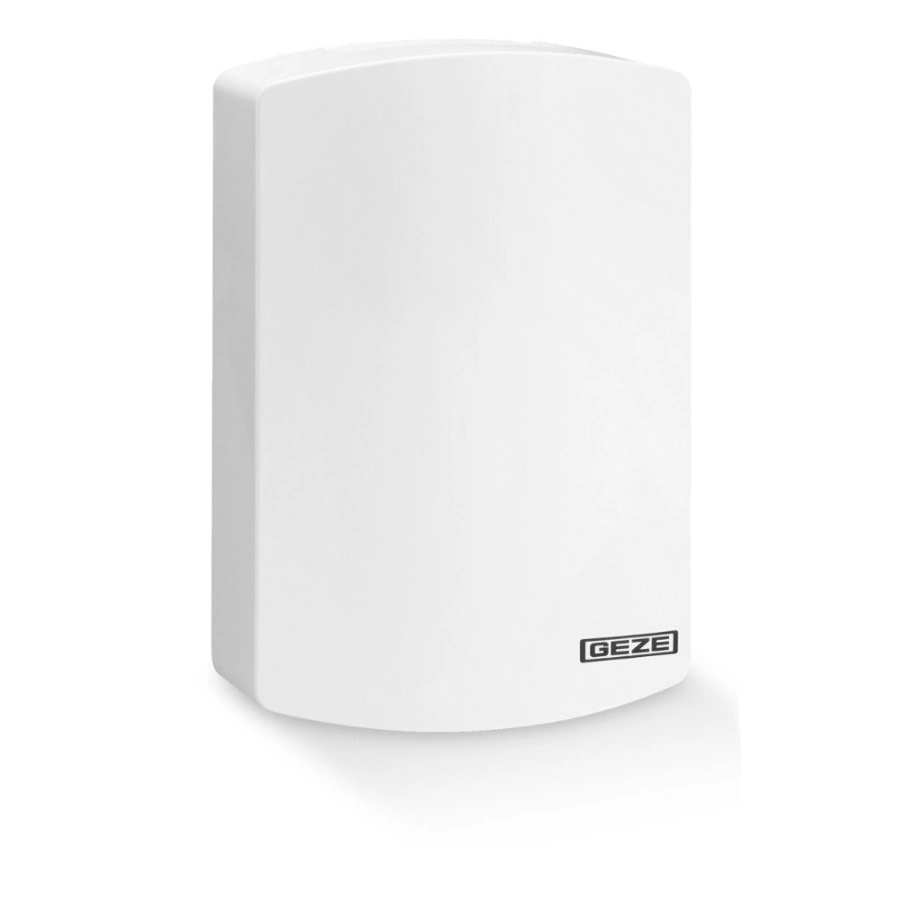

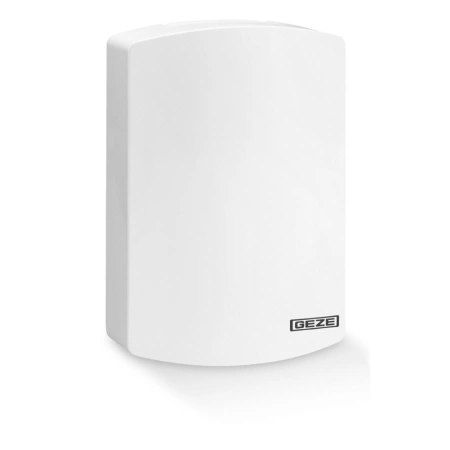

Centrală de desfumare GEZE THZ N4
Varianta standard a centralei THZ: aceeași electronică de 24 V DC / 4,5 A, aceleași intrări și certificări, în carcasă compactă de plastic, fără butoane pe capac. Se combină cu butonul de alarmă și reset GEZE FT 4, montat pe calea de evacuare, și opțional cu butonul de ventilație LTA-24-AZ.
Configurație recomandată
necesaropționalopționalTHZ N4 are capacul neted: comenzile se dau de la butoanele FT 4 și LTA montate pe perete.THZ N4 sau THZ Comfort N4?
THZ N4 + buton FT 4
Butonul RWA se montează separat, acolo unde cere proiectul (de regulă lângă ușa de evacuare). Cost mai mic când oricum e nevoie de butoane pe mai multe niveluri.
THZ Comfort N4
Butonul RWA și butonul de ventilație sunt integrate în capacul centralei – un singur echipament, montaj mai rapid.
Caracteristici
4,5 A pentru motoare
Alimentează 1–3 motoare de desfumare de 24 V (ex. Aumüller FTA 600 R, GEZE RWA K 600 T, G-U Eltral TA 60) – se însumează curentul motoarelor.
Funcționare la pană de curent
2 acumulatori de 2,3 Ah incluși; sistemul rămâne operațional la căderea rețelei.
Certificată VdS
Testată TÜV, conformă EN 12101-10 / ISO 21927-9.
Intrări complete
Detectoare de fum, butoane FT 4, contact centrală de incendiu (BMZ), butoane de ventilație, senzor vânt/ploaie; 3 contacte programabile.
Parametrizare simplă
Din butoanele centralei (5 LED-uri) sau cu terminalul de service ST 220.
Rețea de până la 10 centrale
Alarma și resetul se transmit între centrale prin contacte libere de potențial.
Date tehnice
- Alimentare: 230 V AC, max. 120 W
- Ieșire: 24 V DC ±15 %, max. 4,5 A
- Durata de conectare la curent maxim: 30 %
- Grupe: 1 alarmă / 1 ventilație
- Contacte de semnalizare: 3, programabile
- IP30; -5 … +40 °C
- Dimensiuni (L × H × A): 193 × 285 × 89 mm; plastic alb RAL 9016
- Cablu motoare 4 mm²; alimentare 1,5 mm²
Standarde și aplicații
- Alimentare de siguranță conform EN 12101-10, certificare VdS
- Case de scări, hale, depozite – un compartiment de incendiu
- Clădiri noi și modernizări
- Alege Comfort N4 dacă vrei butoanele integrate
Se potrivește cu
Buton RWA GEZE FT 4 A
Buton de alarmă și reset, aluminiu, portocaliu RAL 2011, VdS.
Vezi produsul →
Buton de ventilație GEZE LTA-24-AZ
Deschis / închis, cu LED-uri de stare, montaj îngropat.
Vezi produsul →
Detector de fum GEZE RM 1003
Detector optic, VdS, EN 54-7, cu soclu – declanșare automată.
Vezi produsul →
Aumüller FTA 600 R
Motor de desfumare pentru uși de aport de aer, 24 V.
Vezi produsul →
GEZE RWA K 600 T
Motor cu braț pliabil pentru uși și ferestre, 24 V.
Vezi produsul →
G-U Eltral TA 60
Motor de desfumare pentru uși, 24 V.
Vezi produsul →Centrală de desfumare GEZE THZ N4
Centrală compactă de desfumare pentru case de scări și instalații RWA mici, cu un singur compartiment de incendiu. Comandă motoarele electrice de 24 V DC pentru uși de aport de aer, ferestre și trape de fum și poate asigura și ventilația naturală zilnică a casei de scării. Potrivită pentru clădiri noi și pentru modernizarea instalațiilor existente.
Varianta standard THZ N4 nu are butoane integrate: se combină cu butonul de alarmă și reset GEZE FT 4 (montat pe calea de evacuare) și, opțional, cu butonul de ventilație LTA-24-AZ și detectorul de fum RM 1003. Dacă vrei butonul RWA și cel de ventilație integrate în centrală, alege varianta THZ Comfort N4.
Caracteristici
- Carcasă compactă din plastic, alb RAL 9016
- Omologare VdS, testat TÜV, conform EN 12101-10 / ISO 21927-9
- Acumulator 2,3 Ah inclus – funcționare la căderea tensiunii de rețea
- Intrări pentru detectoare de fum, butoane FT 4, contact centrală de incendiu (BMZ), butoane de ventilație și senzori de vânt/ploaie
- 3 contacte de semnalizare programabile
- Interconectare a până la 10 centrale, cu transmiterea semnalelor de alarmă și reset
- Parametrizare din butoanele centralei (5 LED-uri) sau cu terminalul de service ST 220
Date tehnice
- Alimentare: 230 V AC, max. 120 W
- Ieșire: 24 V DC ±15 %, max. 4,5 A (curent total al motoarelor)
- Durata de conectare la curent maxim: 30 %
- Grupe de alarmă / ventilație: 1 / 1
- Grad de protecție: IP30
- Temperatură de funcționare: -5 … +40 °C
- Dimensiuni (L x H x A): 193 x 285 x 89 mm
- Secțiune cablu motoare: 4 mm²; cablu alimentare: 1,5 mm²
Compatibilitate
Se combină cu motoarele de desfumare GEZE RWA K 600 T, Aumüller FTA 600 R, G-U Eltral TA 60 și cu alte acționări de 24 V DC. Accesorii necesare: buton de alarmă și reset GEZE FT 4; opțional buton de ventilație LTA-24-AZ și detector de fum RM 1003.
Oferim consultanță pentru alegerea centralei și a motoarelor, livrare și montaj autorizat.
