ECO Schulte FTA ECO-Vent II – amortizor cu motor de desfumare pentru uși de evacuare, 24 V
Descriere
FTA ECO-Vent II – amortizor TS-62 cu motor de desfumare
Dispozitiv de deschidere pentru uși de evacuare cu funcție de aport de aer (RWA): amortizorul TS-62 și acționarea cu braț pliabil sunt montate ascuns, pe aceeași consolă, sub capac din inox. Rola brațului rulează liber pe șina amortizorului, fără legătură mecanică fixă – ușa poate fi deschisă oricând manual. O singură ușă face trei lucruri: amortizor în uz zilnic, cale de evacuare la panică, deschidere automată la 90° pentru aport de aer la alarmă.
Ce primești
se alege la comandă

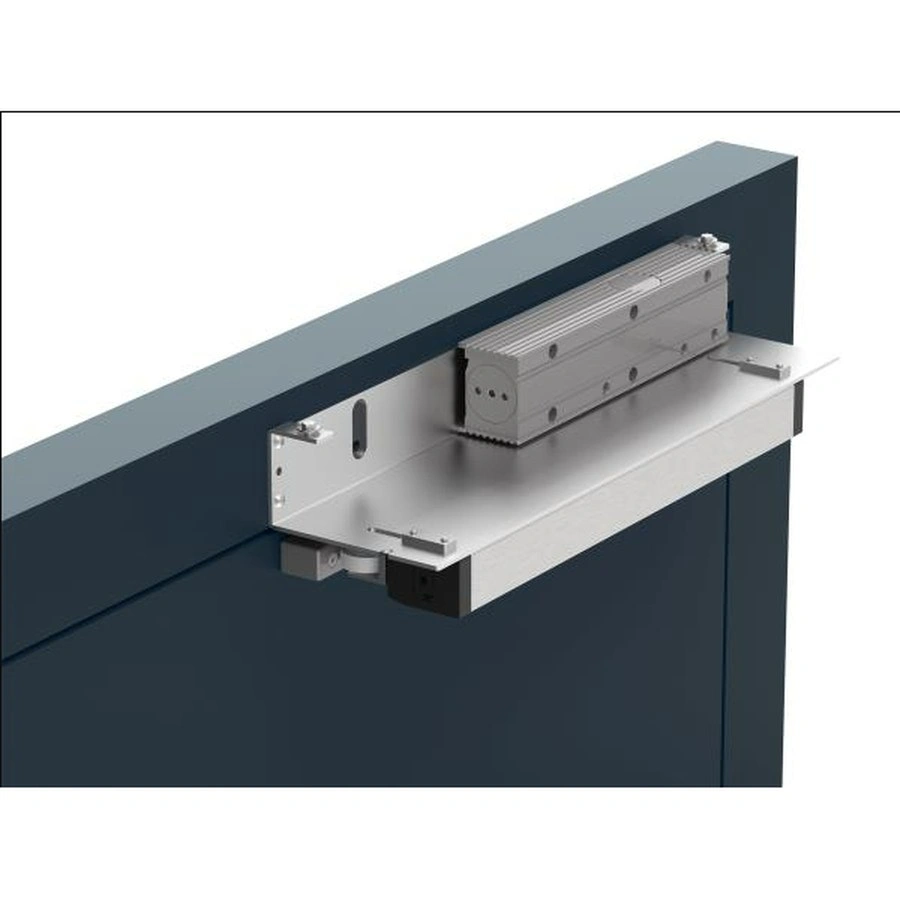

Fără capac: amortizorul și acționarea cu braț pliabil, pe aceeași consolă, la același nivel.Cele trei funcții ale ușii
Uz zilnic
Funcționează ca un amortizor normal (EN 1154), cu acces ușor – inclusiv pentru persoane cu mobilitate redusă (DIN 18040).
Panică / evacuare
Brațul nu este cuplat rigid cu ușa: la apăsarea barei antipanică ușa se deschide liber, indiferent de starea motorului.
Desfumare / aport de aer
La comanda centralei RWA, ușa se deschide la 90° și rămâne deschisă pe durata alarmei, lăsând aerul proaspăt să intre pe calea de evacuare.
Caracteristici
ECOmount – montaj ascuns
Amortizorul și acționarea se montează pe aceeași consolă, la același nivel, numai pe fața interioară a ușii (ECOuniq).
ECOvalve
Parametrii de închidere (viteză, amortizare la deschidere, întârziere) se reglează cu cheie imbus standard și rămân fixați.

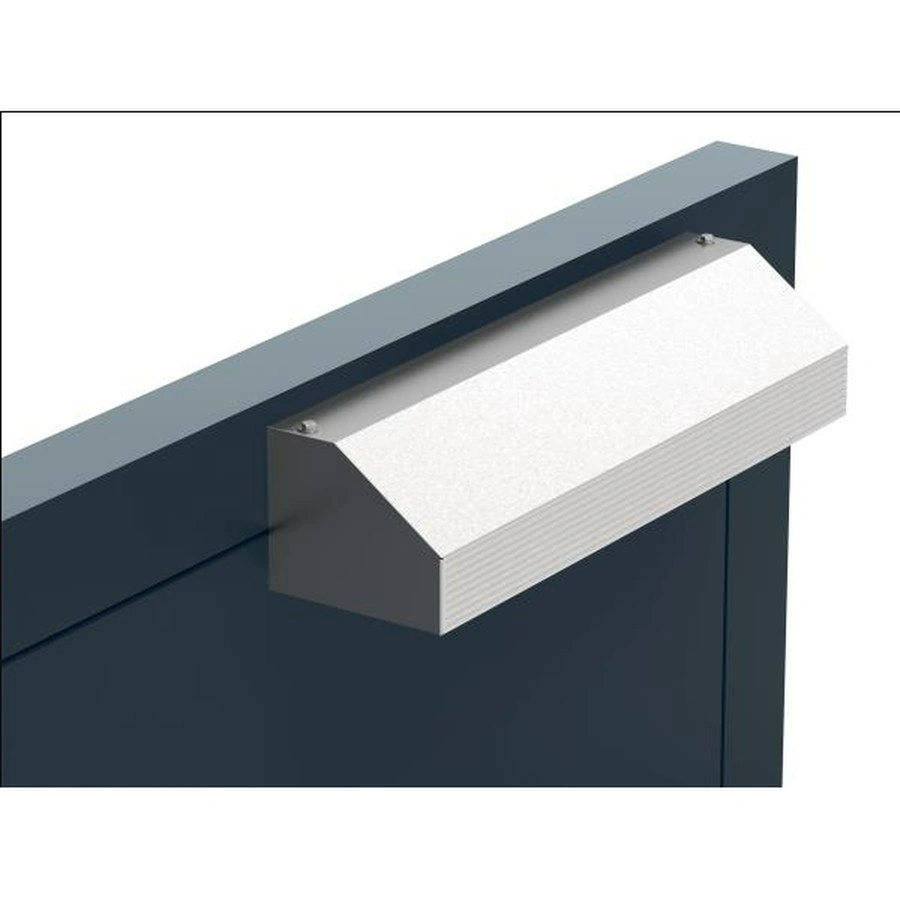

ECOcover – capac inox
Întreg ansamblul este protejat de un capac din oțel inoxidabil, cu șuruburi ascunse.
ECOupgrade – retrofit
Se montează ulterior pe uși existente, fără amortizor cu arc în pardoseală sau integrat în toc.
Compatibil Aumüller
Mufă Aumüller; funcționează cu centralele Aumüller EMB 7300, GEZE THZ și alte centrale RWA uzuale de 24 V.
Standarde
Testat EN 1154 și EN 12101-2; conform DIN SPEC 1104, DIN 18040, ERP; marcaj CE.
Desene și detalii

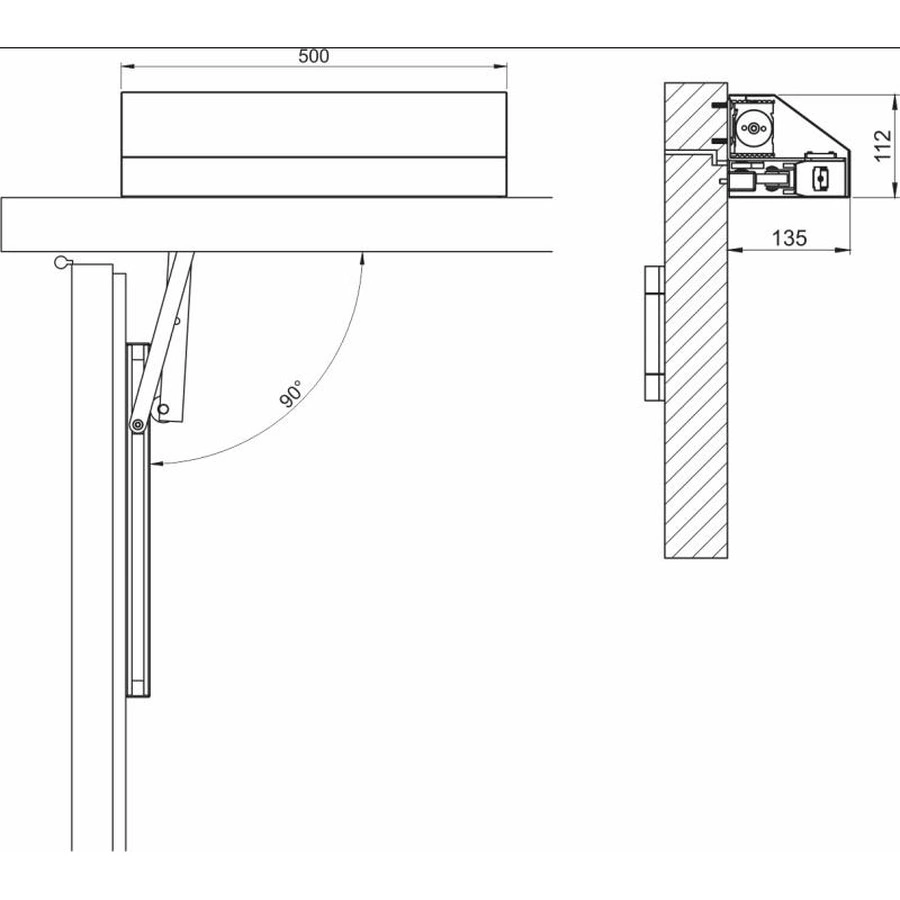

Cote de montaj: lungime 500 mm, adâncime 135 mm, înălțime 112 mm; unghi de deschidere 90°

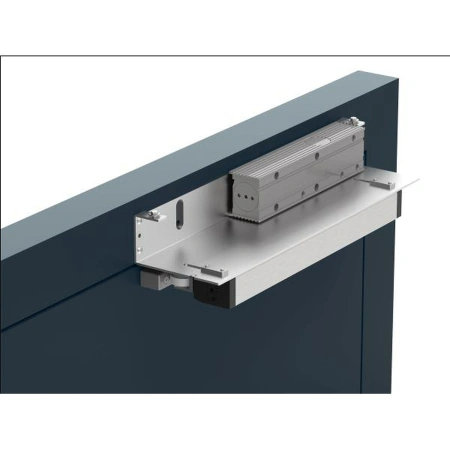

Ansamblul fără capac – amortizor TS-62 și acționare cu braț pliabil
Date tehnice
- Tensiune nominală: 24 V DC (±20 %), ondulație max. 2 Vpp
- Curent nominal 1 A; curent de deconectare 1,4 A
- Cuplu (deschidere/închidere): max. 215 Nm
- Unghi de deschidere: max. 90°; timp 0–90°: 45 s
- Forță de închidere: EN 2–5, reglabilă
- Lățime ușă: ≤ 1250 mm; lățime minimă profil: 90 mm
- Contact liber de potențial programabil: max. 24 V DC / 0,5 A
- Dimensiuni (cu placă de montaj): 500 × 135 × 112 mm
Sistem recomandat pentru ușa de evacuare
- FTA ECO-Vent II (această poziție)
- Feronerie de protecție K-160 / Guardian EPN 2000 III sau bară antipanică
- Broască motorizată + conductor de cablu OBP-20 și trecere de cablu
- Centrală RWA (ex. Aumüller EMB 7300 sau GEZE THZ) cu buton RWA de urgență
- Detector de fum și, pentru acoperiș, trapă RWA
- Pentru desfumare: FTA ECO-Vent II + trapă RWA + detector + centrală
Montajul se face de personal autorizat; parametrizarea centralei și a acționării conform scenariului de securitate la incendiu al clădirii.
