Geze RWA K 600 T
Descriere

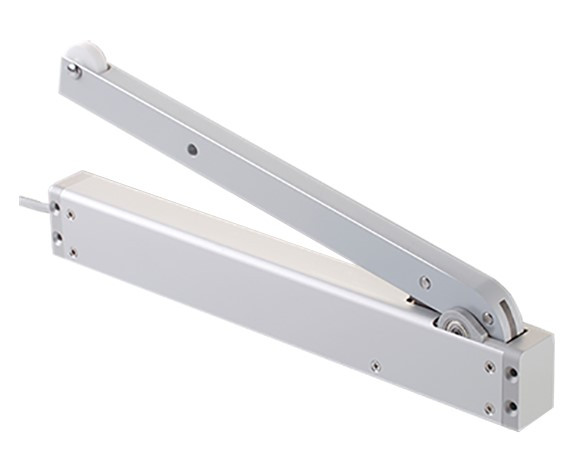

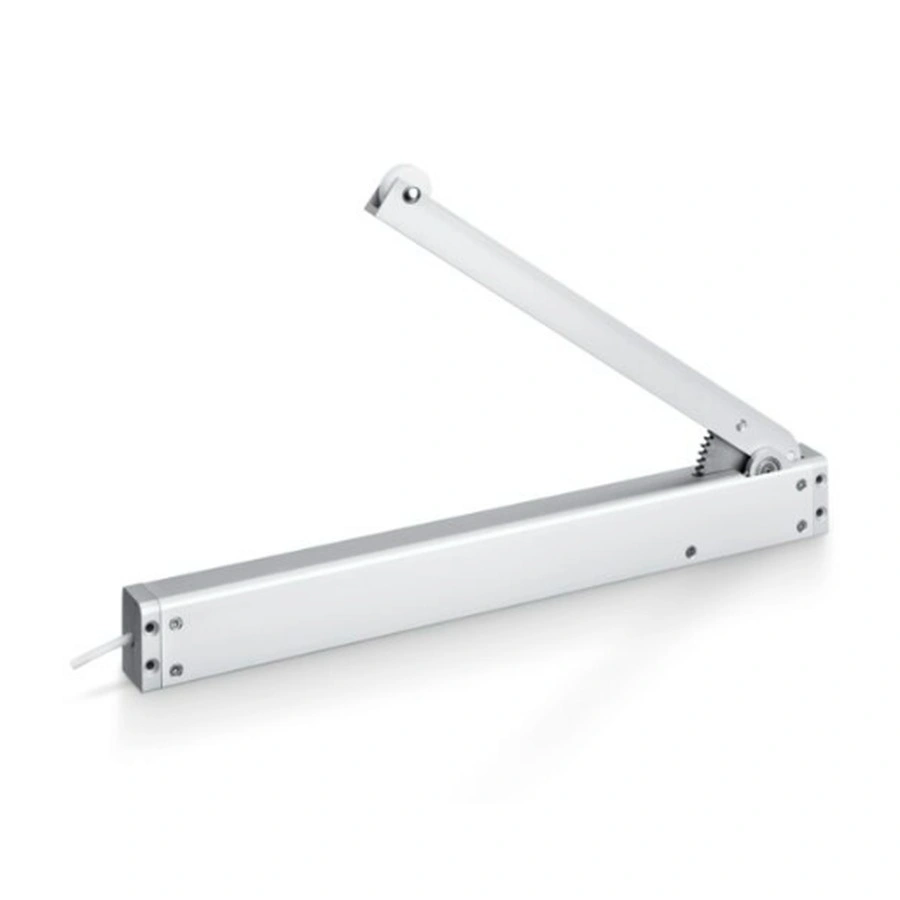

Motor de desfumare GEZE RWA K 600 T

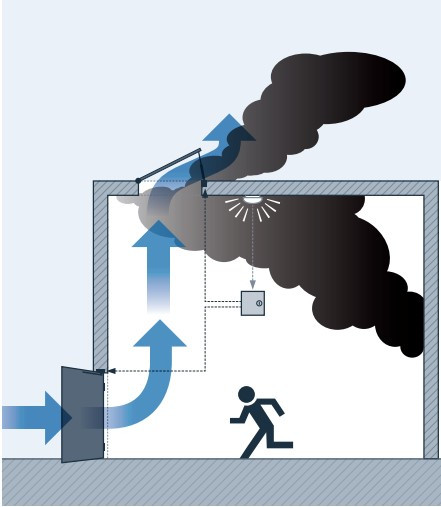

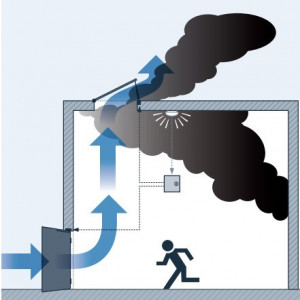

Acționare electrică cu braț pliabil, 24 V DC, pentru deschiderea automată a ușilor de aport de aer și a ferestrelor în instalațiile de desfumare (RWA). Se montează pe toc, deasupra canatului, și deschide ușa până la 93° în cca. 40 de secunde. Varianta T (tandem/syncro) permite comanda a două motoare pe uși cu 2 canate sau pe canate grele.
Ce primești
Ident-Nr. 130059

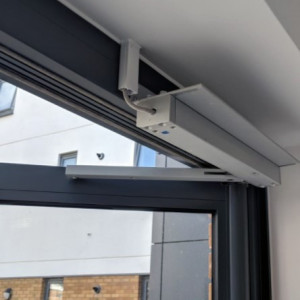

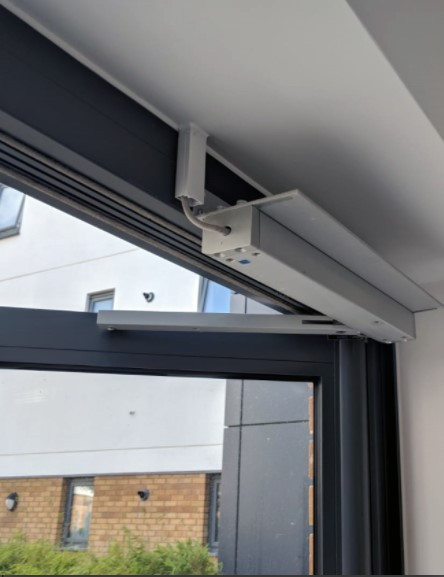

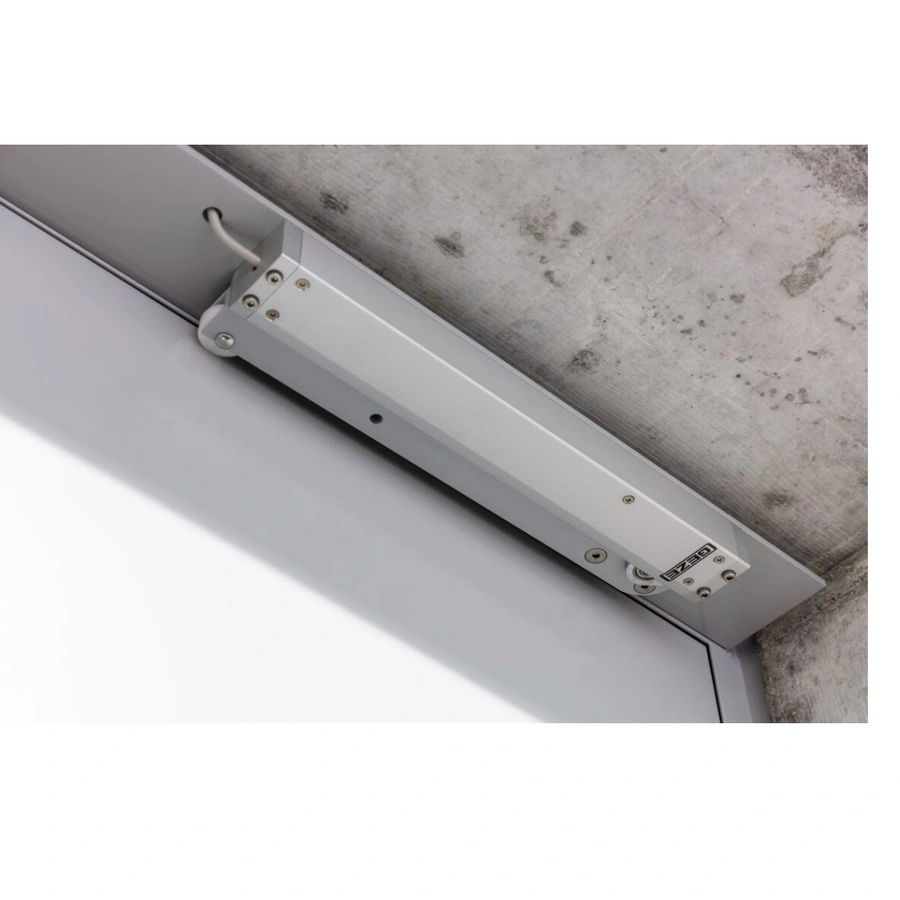

Motorul montat pe toc, deasupra canatului; brațul se pliază complet la închidere, iar carcasa rămâne la numai 40 mm adâncime.Caracteristici
600 N, 24 V DC
Forță de deschidere și de închidere 600 N, la 1,4 A curent de deconectare. Suficient pentru uși de evacuare grele, din oțel sau aluminiu, până la cca. 2,5 m înălțime.
Unghi 93°
Deschide ușa aproape la 90° – canat liber pentru evacuare și secțiune maximă de aport de aer. Timpul de deschidere ~40 s în regim RWA.
Viteză de ventilație reglabilă
În regim de ventilație zilnică viteza se poate reduce, pentru funcționare silențioasă; la alarmă motorul deschide la viteză maximă.
Tandem / Syncro
Varianta T se poate conecta în tandem (două motoare pe un canat lat) sau syncro (două canate) – mișcare sincronizată, fără forțare.
Profil compact

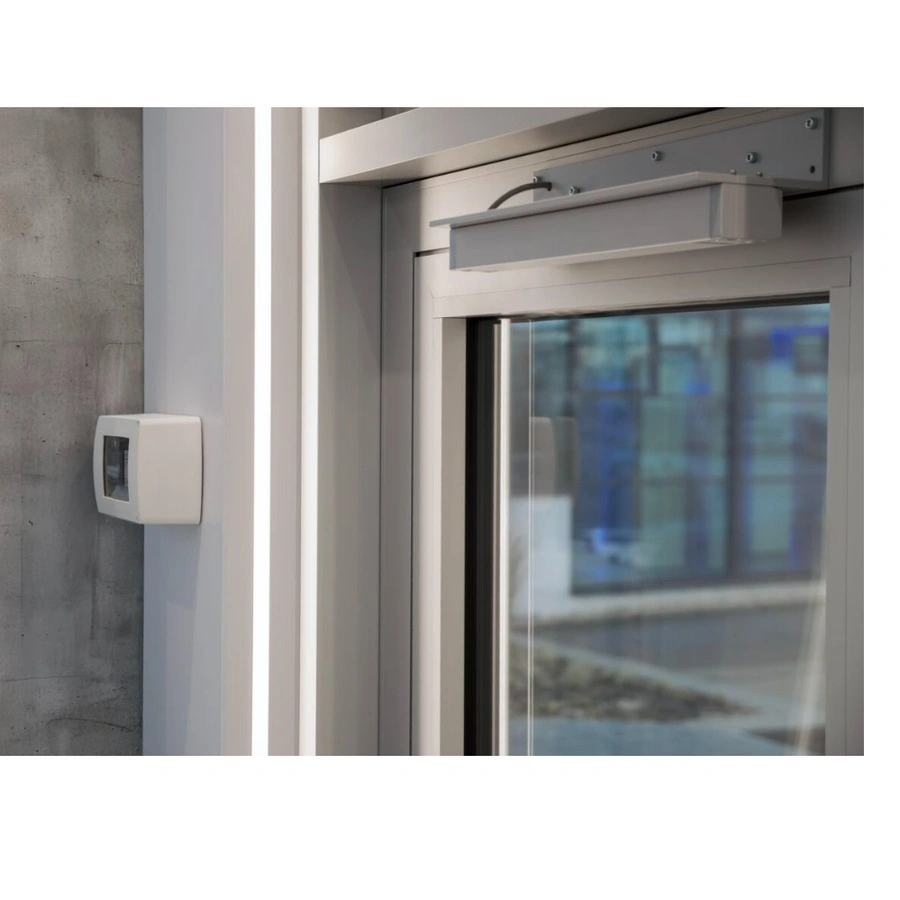

Carcasă 56 mm înălțime × 40 mm adâncime – se integrează discret pe tocurile din aluminiu și oțel, inclusiv la uși cu geam.
Pentru instalații RWA
Alimentare prin centrale 24 V (GEZE THZ, Aumüller EMB), compatibil cu butoane FT 4 și detectoare de fum. Grad de protecție IP32, clasa III.
Desene și detalii

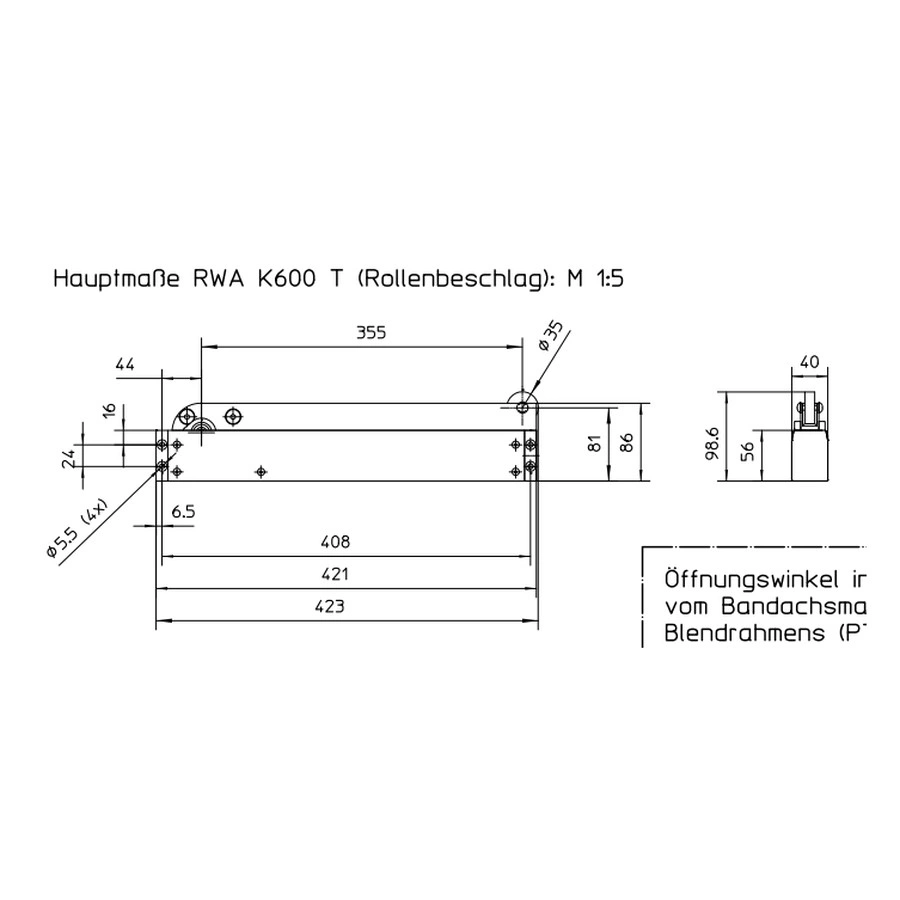

Cote de gabarit: lungime 423 / 421 / 408 mm, braț 355 mm, secțiune 98,6 × 56 × 40 mm.

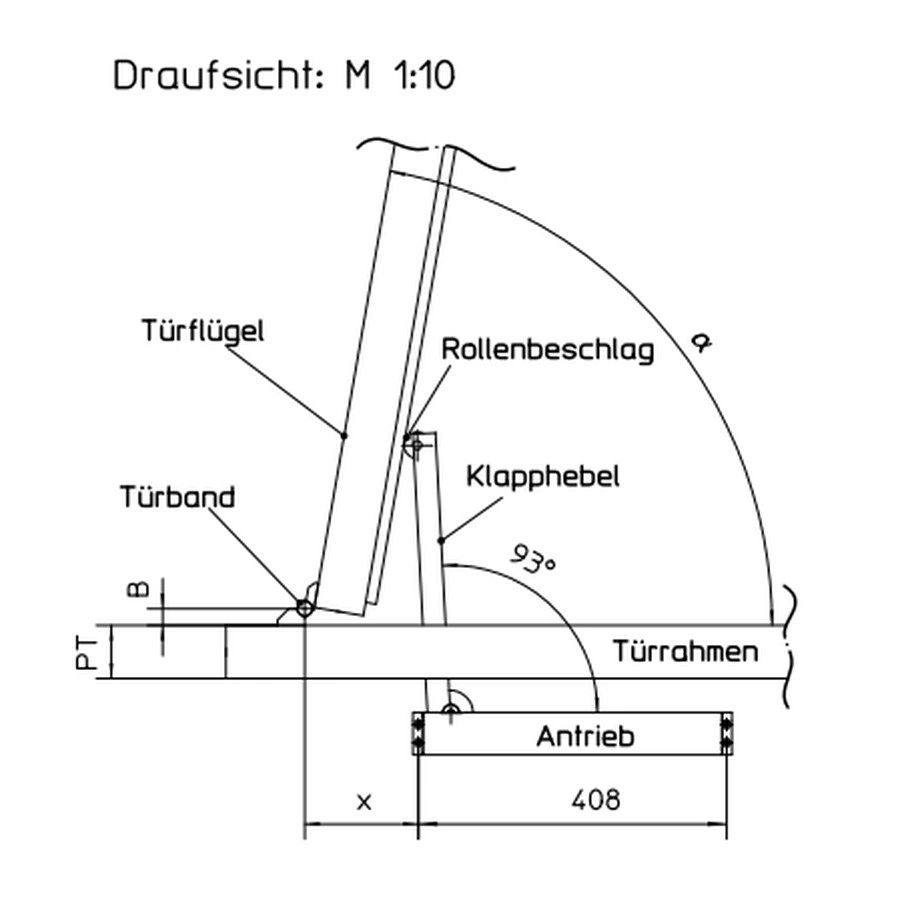

Vedere de sus: poziția consolei pe toc și cursa brațului pliabil la 93°.

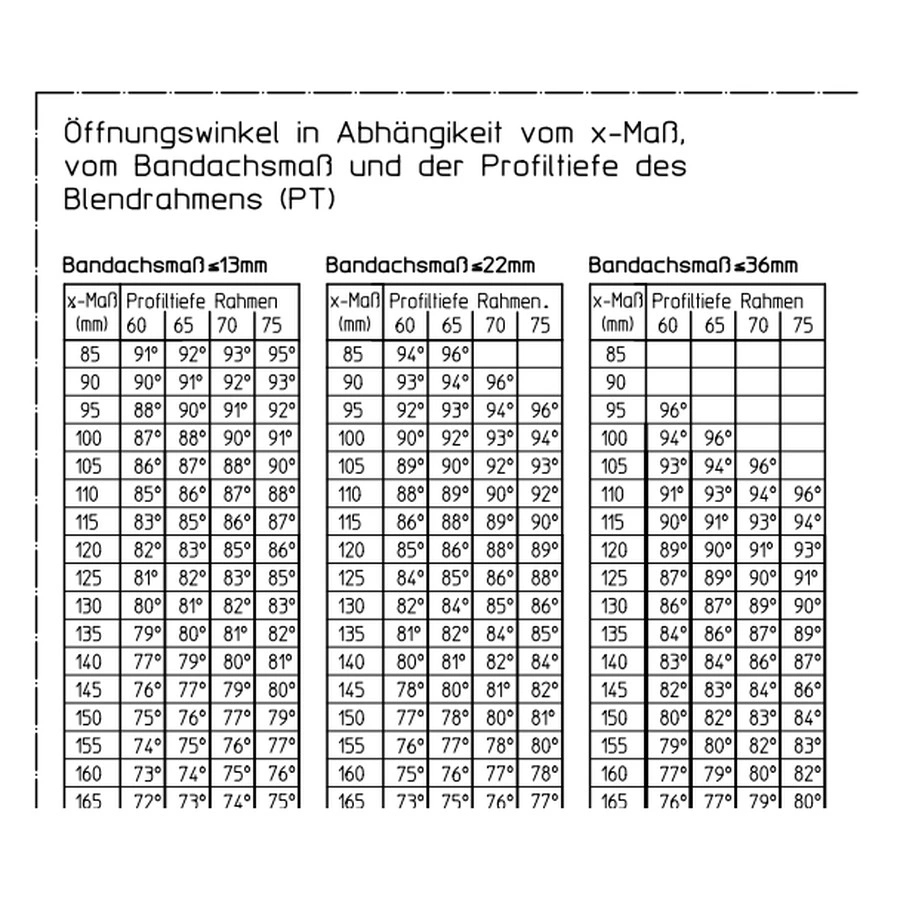

Unghiul de deschidere în funcție de distanța x și de adâncimea profilului canatului.
Desenele sunt extrase din documentația tehnică GEZE (fișa K 600 T și desenele de montaj). Verificați cota x și adâncimea profilului înainte de a alege consola; vă putem ajuta cu alegerea.
Date tehnice
- Tensiune: 24 V DC; curent de deconectare 1,4 A; repaus ~40 mA
- Forță: 600 N (deschidere / închidere)
- Unghi de deschidere: până la 93°
- Timp de deschidere: cca. 40 s (ED 30 %)
- Dimensiuni: 423 × 56 × 40 mm (carcasă 98,6 mm cu consolă)
- Cablu: 5 m, 5 × 0,5 mm² (10 m – Ident-Nr. 60705)
- Contact de semnalizare: 42 V / 0,5 A
- IP32, clasa de protecție III; -5 … +75 °C
- Culoare: argintiu EV1 (alte culori la cerere)
- Cod producător: 130059
Montaj și accesorii
- Montaj pe toc, deasupra canatului, cu brațul fixat pe canat
- Consolă tip T (Ident-Nr. 60706), tip R (60707) sau tip G (60708), după profil
- Uși cu 2 canate: 2 motoare în regim syncro, cu temporizare a canatului pasiv
- Canate late / grele: 2 motoare în tandem pe același canat
- Se poate combina cu un amortizor cu oprire la 90° sau cu ECO-Vent (amortizor + motor)
- Legături electrice conform schemei GEZE (Anschlussplan K 600)
