Descriere

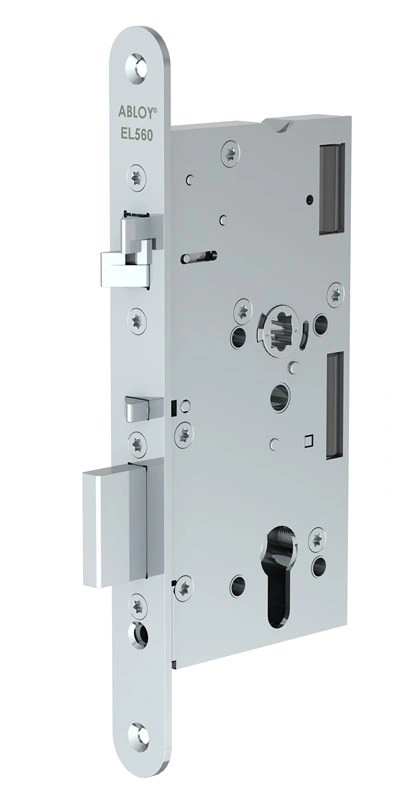

ABLOY® EL560, EL561, EL562, EL563

Încuietoare de înaltă securitate conform standardului DIN, controlată de mâner, pentru uși din lemn și metal.

Descrierea produsului
Sistemele de închidere de înaltă securitate EL560/561/562/563 sunt utilizate în special în situații unde trebuie combinate avantajele deblocării controlate de mâner cu cerințele de securitate mecanică. Contactele de monitorizare integrate ale încuietorii pot fi conectate la diverse sisteme.
Când ușa se închide, șurubul mort se activează automat, zăvorul cu acțiune dublă este blocat, iar carcasa încuietorii este asigurată în două puncte. Setările pentru partea de ieșire (EL560/562) și selectarea între modurile fail-locked și fail-unlocked pot fi realizate pe încuietoare, după nevoie.

EL560/562 cu funcție de fus împărțit
Mânerul exterior este activat electric, de exemplu prin control de acces electric. Prin apăsarea mânerului activat, șurubul mort este retras și zăvorul cu acțiune dublă este eliberat.
Mânerul interior deschide mecanic încuietoarea (funcție de ieșire), fără necesitatea unui control electric.

EL561/563 cu funcție de fus drept

Ambele mânere sunt activate electric, de exemplu prin control de acces electric. Prin apăsarea mânerului activat, șurubul mort este retras și zăvorul cu acțiune dublă este eliberat.

Avantaje generale

• Sistem mecanic de blocare automată
• Poate fi utilizat pe ambele părți
• Poate fi comutat între fail-unlocked și fail-locked
• Rezistență ridicată la efracție, datorită șurubului mort de 20 mm
• Funcție de ieșire activată de mânerul interior
• Potrivit pentru uși de foc
• Mânerul exterior poate fi controlat
• Supracomandă mecanică cu cilindru

• Functii de monitorizare:

     - Starea ușii

     - Apăsarea mânerului

     - Blocarea șurubului

     - Poziția cilindrului de cheie

     - Buclă de sabotaj (doar EL560/562)

Conținutul livrării

• 1 carcasă de încuietoare
• Manual de utilizare

Componente comandate separat

• Plăcuță de închidere (de exemplu EA324)
• Cablu EA218 (6 m) / EA219 (10 m)
• Acoperitoare de cablu EA280/281
• Set de mânere (de exemplu EH006/042) și fus
• Fus împărțit EA288/289 cu EL560/562
• Cilindru(e) (de exemplu CY321T)

Date tehnice

• Reversibilitate: Da
• Funcție de ieșire: Da (EL560/562)
• Supracomandă mecanică: Da
• Zăvor cu acțiune dublă: Da
• Șurub mort: Da, 20 mm
• Tensiune de operare: 12-24 VDC
• Consum de curent:

       - 12 V DC inactiv: 240 mA, maxim 550 mA

       - 24 V DC inactiv: 130 mA, maxim 300 mA

• Capacitatea microswitch-ului: max. 0.5 A 30 V AC/DC resistiv, 10 W
• Potrivit pentru uși de foc: Da
• Certificări:

       - EN 14846:2008 3S8D-L611

       - EN 179:2008 376B1342AB (EL560/562)

       - EN 1125:2008 376B1321AB (EL560/562)

Informații suplimentare

• Abloy dezvoltă continuu produsele și soluțiile oferite. Astfel, informațiile din acest document sunt supuse schimbării fără preaviz. ABLOY furnizează acest conținut „așa cum este,” fără garanții de niciun fel, explicite sau implicite.
