Descriere

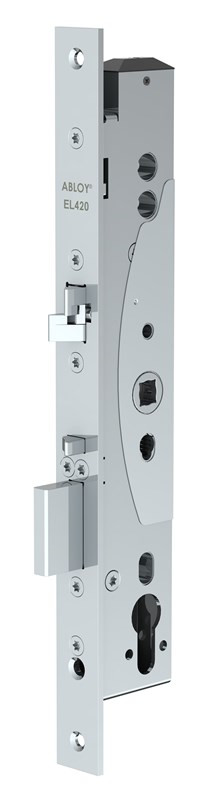

ABLOY® EL420

Încuietoare motorizată de înaltă securitate, conform standardului DIN, pentru uși cu profil îngust.

Descrierea produsului
Sistemul de închidere de înaltă securitate EL420 este utilizat în medii unde este necesară comoditatea, o securitate sporită, durabilitate ridicată sau automatizarea ușilor. Contactele de monitorizare integrate ale încuietorii pot fi conectate la diverse sisteme. Șurubul mort este retras în interiorul carcasei încuietorii de un motor, iar zăvorul cu acțiune dublă este eliberat când controlul electric este activat. Ușa se deschide din exterior folosind un mâner de tragere. Este posibilă conectarea și la sisteme automate de deschidere a ușilor pentru o operare complet hands-free. Mânerul interior deschide mecanic încuietoarea (funcție de ieșire), fără necesitatea unui control electric. Când ușa se închide, șurubul mort se activează automat, zăvorul cu acțiune dublă este blocat, iar carcasa încuietorii este asigurată în două puncte.

Avantaje generale

• Tracțiune motorizată a șurubului pentru utilizarea cu sisteme push & pull și automatizarea ușilor
• Mod zi/noapte
• Anti-manipulare electrică: dacă șurubul mort este activat când ușa nu este închisă, acesta este retras automat
• Blocare automată mecanică
• Reversibil, stânga/dreapta
• Rezistență la efracție datorită șurubului mort cu extensie de 20 mm
• Funcție de ieșire prin mânerul interior
• Potrivit pentru uși rezistente la foc
• Supracomandă mecanică cu cilindru
• Funcție de rezervă: dacă șurubul mort este retras de motor, iar alimentarea este întreruptă, șurubul este acționat imediat (ușa închisă) sau permis să iasă (când ușa este închisă)
• Funcții de monitorizare:

     - Starea ușii

     - Apăsarea mânerului

     - Blocarea șurubului

     - Utilizarea cilindrului de cheie

     - Buclă de sabotaj

Conținutul livrării

• 1 carcasă de încuietoare
• 1 unitate de control EA420
• Manual de utilizare

Componente comandate separat

• Plăcuță de închidere (de exemplu EA324)
• Cablu EA218 (6 m) / EA219 (10 m)
• Acoperitoare de cablu EA280/281
• Set mâner/tragere (de exemplu EH070)
• Cilindru (de exemplu CY321T)

Date tehnice

• Reversibilitate: Da, stânga/dreapta
• Funcție de ieșire: Da
• Supracomandă mecanică cu cilindru: Da
• Zăvor cu acțiune dublă: Da
• Șurub mort: Da, 20 mm
• Tensiune de operare: 12-24 VDC / 12-18 VAC
• Consum de curent:

     - 12 V DC inactiv: 80 mA, normal 450 mA, maxim 1300 mA

     - 24 V DC inactiv: 40 mA, normal 220 mA, maxim 600 mA

• Capacitatea releului (contacte de monitorizare): max. 0.8 A 30 V AC/DC resistiv, 20 W
• Potrivit pentru uși rezistente la foc: Da
• Certificări:

     - EN 14846:2008 3S8C-L611

     - EN 179:2008 376B1342AB

     - EN 1125:2008 376B1321AB

Informații suplimentare

• Abloy dezvoltă continuu produsele și soluțiile oferite. Astfel, informațiile din acest document sunt supuse schimbării fără preaviz. ABLOY furnizează acest conținut „așa cum este,” fără garanții de niciun fel, explicite sau implicite.
